永磁變頻空壓機聯軸器校正方法
中國中車永磁變頻空壓機在用戶安裝完成后必須檢查糾正聯軸器的對中，此項工作是必不可少的而且至關重要，必須在永磁變頻空壓機啟動之前將聯軸器的連接偏差校正在許可范圍之內。如果永磁變頻空壓機被移動，每次都必須進行該項工作，確保沒有因聯軸器的對中問題而引起效率降低，聯軸器壽命縮短，噪音增大等故障。聯軸器的校正方法如下：
一、準備工具
千分表、游標卡尺、卷尺、鋼板直尺、小鏡子、0.025mm~0.5mm厚度的干凈墊片若干、記錄紙、撬杠等工具。
二、初校準

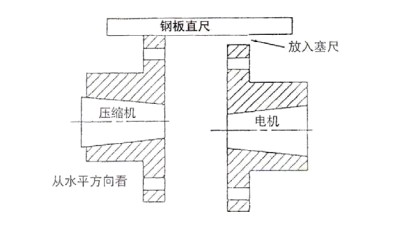

參見圖3-2，初校準有兩個作用：一是作個大致的校準，好讓千分表能進行測量（因為測量值不能超過千分表的量程，否則會損壞千分表）；二是可將電機軸調得比壓縮機軸稍低，這樣最后校準時只需加墊片就可以了。如圖所示，將直尺放在壓縮機軸的聯軸器的輪殼緣上，直尺與電機軸的聯軸器的輪殼緣的垂直距離要調整到千分表的量程內。調整電機支腳上的墊片或直接將電機放低一定的位置，把上述距離調整到1mm以內。
轉動電機軸，重新調整，將上述距離調整到1mm以內。這樣反復多調整幾次。
三、精校準
如圖3-3用小虎鉗或環鏈將兩個千分表固定在某一半聯軸節上，或者使用磁力千分表座。將一個探針移到另外一個半聯軸節端面偏上的位置，用于測量角度偏差；將另一個探針移到該聯軸節外周圓中央，用于測量同軸度偏差。要確保測量表面潔凈，沒有涂層；調整千分表，將探針壓下一半左右，使指針能往兩個方向移動。
四、在圖3-3中的N點將千分表置零。
五、將壓縮機軸與電機軸一起旋轉360度（一周），轉動時確保探針定在輪殼上。一周后，千分表應回到零位。如果千分表沒有回到零位，檢查千分表的安裝情況，并檢測小虎鉗或環鏈的上緊情況或磁力塊的附著情況。之后，在試一次。旋轉時，最好讓聯軸器連接或部分連接，有助于電機軸和主機軸一起旋轉，如圖3-4所示。
六、先調整好平行度，再調整好同軸度（要注意千分表數字的正負值，在計算時要帶符號計算）。在圖五中的位置N將千分表置零（0.000mm）。將壓縮機軸和電機軸一起轉動，每轉動90度（1/4圈）都要記錄兩個千分表的讀數。圖五示范了一組讀數。由于兩根軸一起轉動，千分表與軸的相對位置不變，這就能消除由輪緣上或端面上不規則造成的偏差。讀數時使用鏡子，可能會方便一些，一般一組讀數不能說明問題，要多測幾組，確認讀數是否一致。
七、如圖3-5中示例，角度測量千分表偏差在N點是0.000mm，到S點變成了－0.152mm；
這說明電機尾部高（相對壓縮機而言）�？偟媒嵌绕睿═.I.R）是0.152mm。下面說明計算電機所需調整的距離：
1.測出“角度”千分表探針的回轉直徑D（比半聯軸節直徑稍小），在此例中假定是152mm。
2.測出電機前后兩個固定螺栓的距離L，假定是750mm。
3.該例中垂直方向的角度偏差（T.I.R）M是剛才測出的0.152mm。
4.假設需要塞入或取出的墊片厚度為S。
5.墊片厚度可用以下公式計算：S＝LM/D。則S=750X0.152/152=0.75mm
八、根據以上計算，需從電機尾部支腳上取出厚度為0.75mm的墊片。操作時用撬杠或起吊設備將電機提起，如圖3-5。調整完成后按照圖3-6所示順序均勻的上緊固定螺栓，擰緊固定螺栓后，再用千分表校驗，檢查誤差是否在控制范圍內。
關于中國中車永磁變頻空壓機聯軸器校正相關其他問題可以咨詢能久機械。
